Steam Turbine Blade
2(001)
3(001)

Pala de turbina de vapor

HM630 (Centro de mecanizado horizontal)
Características principales: husillo de alta resistencia, circuito cerrado completo.
Proceso principal: procesamiento de la raíz de la pala y el plano diametral.

Envíeconsulta

Introducción del producto

Tabla de rendimiento (producto de hoja)

Usuario	Tipo de conjunto de máquinas	Tipo de hoja	Longitud máxima del vapor	Forma de raíz de la hoja	Cantidad de producción
Rusia Power Machinery Co., Ltd.	25-100Conjunto de máquinas MW	Cuchilla móvil de baja presión	665	En forma de T, en forma de tenedor	1560 piezas
Motor de turbina de vapor de Ucrania	Conjunto de máquinas de 50MW	Hoja móvil, hoja guía	540	En forma de tenedor	1220 piezas
Rusia Energy Co., Ltd.	25-50Conjunto de máquinas MW	Hoja móvil, hoja guía	540	En forma de T, en forma de tenedor	5866 piezas



Blade de Rusia Power Machinery Co., Ltd.	Motor de turbina de vapor de hoja de Ucrania	Blade de Rusia Energy Co., Ltd.

Usuario	Tipo de conjunto de máquinas	Tipo de hoja	Longitud máxima del vapor	Forma de raíz de la hoja	Cantidad de producción
Compañía de responsabilidad limitada de turbinas de vapor de Harbin	Conjunto de máquinas de 300MW	Cuchilla móvil de baja presión	288/515/900	En forma de abeto	5664 piezas
	Conjunto de máquinas de 300MW	Hoja guía de media/baja presión	898		2310 piezas
	Conjunto de máquinas 20/150/135MW	Hoja móvil	668	En forma de T, en forma de tenedor	12800 piezas

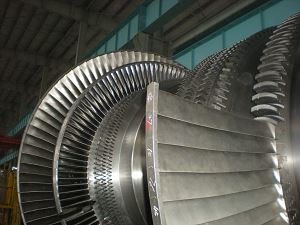

Etapa final de baja presión/pala móvil de penúltima etapa de conjuntos de máquinas de 300MW	Conjunto de cuchillas móviles de baja presión de conjuntos de máquinas de 300 MW producidos por nuestra empresa.	Premontaje de cuchillas guía de Azerbaiyán de juegos de máquinas de 300 MW producidos por nuestra empresa

Usuario	Tipo de conjunto de máquinas	Tipo de hoja	Longitud máxima del vapor	Forma de raíz de la hoja	Cantidad de producción
Turbina de vapor Dongfang Co., Ltd.	Conjunto de máquinas de supercriticidad de 1000 MW	Cuchilla móvil de baja presión	325	Estructura en forma de seta/pretorsión	1530 piezas
	Conjunto de máquinas de 660MW	Cuchilla móvil de media presión	320	En forma de abeto	2592 piezas
	Conjunto de máquinas de 300/600 MW	Cuchilla móvil de baja presión	633	Estructura en forma de seta/pre-torsión	3320 piezas


Pala móvil de etapa 5- de baja presión de 1 millón de conjuntos de máquinas de supercriticidad	Cuchilla de movimiento a presión de conjuntos de máquinas de 660 MW	Pala móvil de la tecnología de ciclo combinado


Estado de mecanizado de la cuchilla móvil de la etapa final (mecanizado de cinco ejes)	Estado de mecanizado de la hoja guía de los conjuntos de máquinas de 135 MW

Estado de mecanizado de la hoja móvil de la etapa final (mecanizado de cinco ejes)	Estado de medición de la pala móvil de la etapa final (medición de tres coordenadas)

Usuario	Tipo de conjunto de máquinas	Tipo de hoja	Longitud máxima del vapor	Forma de raíz de la hoja	Cantidad de producción
Responsabilidad limitada del motor de turbina de vapor Beijing Beizhong Compañía	Conjunto de máquinas de 330MW	Hoja guía/moviente de baja presión	400	En forma de horquilla/pre-giro	2400 piezas
	Conjunto de máquinas de 100/200 MW	Juego completo de cuchilla móvil/guía.	665	En forma de T, en forma de tenedor	Doce conjuntos
	Conjunto de máquinas de 12/25/50MW	Juego completo de cuchilla móvil/guía.	399	En forma de T, en forma de tenedor	catorce conjuntos


Medición de tres coordenadas de la hoja móvil de etapa 5-de baja presión de conjuntos de máquinas de 330 MW	El conjunto de cuchillas móviles de baja presión de las máquinas de 330 MW producidas por nuestra empresa

Usuario	Tipo de conjunto de máquinas	Tipo de hoja	Longitud máxima del vapor	Forma de raíz de la hoja	Cantidad de producción
Motor de turbina de vapor de Nanjing (grupo) Co., Ltd.	Conjunto de máquinas de 50MW	Hoja móvil	665	En forma de tenedor, en forma de T	15,000 piezas
Motor de turbina de vapor de Nanjing (grupo) Co., Ltd.	Conjunto de máquinas de 12/25MW	Hoja móvil	485	Horquilla, en forma de T	38.500 piezas
EMPRESA DE TURBINAS DE VAPOR DE NANJIN	Conjunto de máquinas de 25MW	Juego completo de cuchilla móvil/guía.	450		Seis juegos
EMPRESA DE TURBINAS DE VAPOR DE NANJIN	Conjunto de máquinas de 12MW	Conjunto completo de mudanzas. /hoja guía	335		Doce conjuntos



Aspa móvil de conjuntos de máquinas de 25 MW de Nanjing Steam Motor de turbina	Nueva energía/pala guía del motor de turbina de vapor de Nanjing

Usuario	Tipo de conjunto de máquinas	Tipo de hoja	Material	Cantidad de producción
Sistema de petróleo y gas de GE	Turbina de gas	SM48200	Aleación de alta temperatura	1355 piezas
Sistema de transporte GE	turbina de carbón	41E914138	Aleación de alta temperatura	3600 piezas
Beizhong-ALSTOM	Conjunto de máquinas de 600MW	Hoja guía de alta y media presión.		650 piezas


Pala de turbina de gas del sistema de gas y petróleo GE	Pala de turbina del sistema de transporte GE	Cuchilla guía de alta presión de juegos de máquinas de 600 MW de Beizhong-ALSTOM

Equipo de producción principal

Tipo de equipamiento	Modelo	Rango de procesamiento	Peso de la pieza de trabajo	Cantidad	Lugar de origen
Tipo de equipamiento	Modelo	X×Y×Z	(Kg)	(Colocar)	Lugar de origen
Centro de Mecanizado Horizontal (Cuatro Ejes)	HM630	1000×800×850	1200	1	Doosan Infracore
Centro de mecanizado vertical (cinco ejes)	XHK800	1250 ×400×400	1000	1	BMEI Co., Ltd.
Centro de mecanizado vertical (cinco ejes)	HL5001A	Φ800×320	1000	1	Instituto de Tecnología de Harbin
Centro de mecanizado vertical de alta velocidad (cuatro ejes)	VF3SS/VF3	1016 ×508 ×635	800/1600	4	Haas Automatización Asia Co., Ltd.
Centro de mecanizado vertical (cuatro ejes)	VF4	1270×508 ×635	1600	2	Haas Automatización Asia Co., Ltd.
Centro de mecanizado vertical (cuatro ejes)	VM1300A	1300 x650 x710	1500	2	Nantong Dayu
Centro de mecanizado vertical (cuatro ejes)	BV100	1050 ×510 ×560	700	2	BMEI Co., Ltd.
Centro de mecanizado vertical (cuatro ejes)	TK5660C	1250×630×650	1500	1	Jiangsu Duoling
Máquina pulidora/pulidora de cinta	2M5430	Φ200×50	50	12	Chongqing Samhida Rectificadora Co., Ltd.


HM630 (Centro de mecanizado horizontal) Características principales: husillo de alta resistencia, circuito cerrado completo. Proceso principal: procesamiento de la raíz de la pala y el plano diametral.	XKH800 (Centro de mecanizado vertical de cinco ejes) Características principales: alta aplicabilidad y alta precisión. Proceso principal: mecanizado del perfil de la pala.

HL5001A (Centro de mecanizado de cuchillas de cinco ejes) Características principales: siete grados de libertad, alta eficiencia. Proceso principal: mecanizado del perfil de la pala.	VF3 (Centro de mecanizado vertical) Características principales: mecanizado de alta velocidad, alta precisión. Proceso principal: perfil de pala mecanizado y otros.

Grupo de máquinas de control numérico

Grupo de máquinas pulidoras y rectificadoras de correas

Equipo de prueba principal

Tipo de equipamiento	Modelo	Rango de medición	Cantidad	Lugar de origen
Tipo de equipamiento	Modelo	X×Y×Z	(Colocar)	Lugar de origen
Máquina de medir coordinada	X08107	800×1000×700	1	Grupo WENZEL
Proyector 50x	JT36-500	200 ×100×70	1	Optoelectrónica de Guiyang Xintian Tecnología Co., Ltd.
Instrumento de medición de herramientas	E238	Φ280 ×380	1	ELBO, Italia
Medición de rugosidad Instrumento	SJ-210		1	MITU, Japón
Sistema de prueba de frecuencia	FSA-C	200-1200	1	Universidad Xi'an Jiaotong
Probador de dureza Brinell	HB-300B		1	Grupo de tiempo Inc.
Máquina de inspección no destructiva	CJW-2000Yo	0-1500	1	Sanshengda, Jiangsu
Analizador de espectro	WX-5		1	Jinfei, Tianjín


Máquina de medir coordinada Características principales: alta aplicabilidad, alta precisión y alta eficiencia. Aplicación principal: medición del perfil de la hoja y otros.	Proyector 50x Características principales: alta precisión. Aplicación principal: medición de la línea de raíz de la hoja.

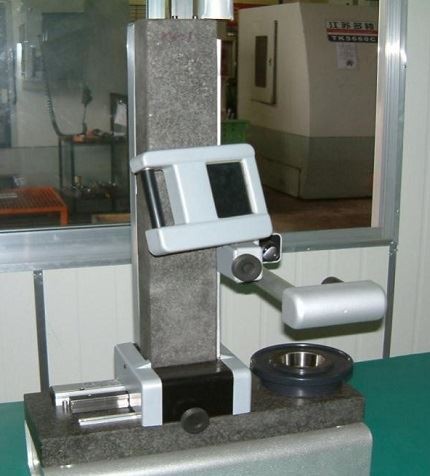

Instrumento de medición de herramientas Características principales: alta aplicabilidad y alta precisión. Aplicación principal: herramientas de medición, mejorando la eficiencia y precisión del mecanizado.	Instrumento de medición de rugosidad Características principales: simple y fácil de usar, alta precisión. Aplicación principal: medición de rugosidad de la hoja.

Máquina de inspección de partículas magnéticas Características principales: alta aplicabilidad y alta eficiencia. Aplicación principal: inspección no destructiva (MT) de palas.	Probador de dureza Brinell Características principales: simple y fácil de usar, alta precisión. Aplicación principal: prueba de dureza de la hoja.
